VSSJA-1型單法蘭限位伸縮接頭

信息來源: 　　時間:2011-8-13 11:53:07　標簽：伸縮接頭

　VSSJA-1型單法蘭限位伸縮接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而且針對泵、閥門等設備起到一定保護作用。
    法蘭限位伸縮接頭是在AF型法蘭松套補償接頭的基礎上增設限位螺柱而成，最大伸縮量處用雙螺母鎖定，補償因熱脹冷縮和地基沉降引起的管線軸向位移及撓曲和偏心，從而保護閥門的設備。根據連接方式的不同分為單法蘭限位伸縮接頭和雙法蘭限位伸縮接頭。
單法蘭限位伸縮接頭應用范圍
    VSSJA-1型單法蘭限位伸縮接頭產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
單法蘭限位伸縮接頭安裝說明：
    單法蘭限位伸縮接頭功能介紹

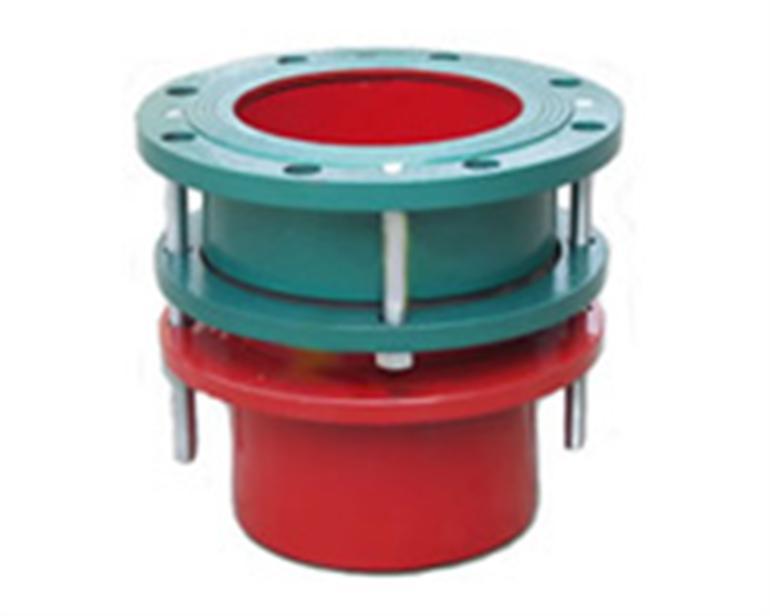

    單法蘭式限位伸縮接頭，型號VSSJA-1或BF型，單法蘭限位伸縮接頭是由松套伸縮接頭和一個限位短管組合而成。VSSJA-1單法蘭限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
單法蘭限位伸縮接頭優點：安裝方便快捷、密封可靠、維修方便。
單法蘭限位伸縮接頭特點：實現了管道一邊法蘭連接，一邊為焊接的不一致性的方便連接

VSSJA-1型單法蘭限位伸縮接頭材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	限位短管法蘭	1	Q235A、20、16Mn
5	螺母	4n	Q235A、20、1Cr18Ni9Ti
6	長螺柱	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

VSSJA-1型單法蘭限位伸縮接頭技術參數

公稱通徑	管子外徑	外形尺寸		伸縮量	法蘭連接尺寸
	Dw	L	L1		0.6MPa			1.0MPa
	Dw	L	L1		D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89				190	150	4-￠18	200	160	8-￠18
100	108				210	170		220	180
100	114				210	170		220	180
125	133				240	200	8-￠18	250	210
125	140				240	200		250	210
150	159				265	225		285	240	8-￠22
150	168				265	225		285	240
200	219				320	280		340	295
250	273				370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400	12-￠22
350	377				490	445	12-￠22	505	460	16-￠22
400	426				540	495	16-￠22	565	515	16-￠26
450	480				595	550	16-￠22	615	565	20-￠26
500	530				645	600	20-￠22	670	620	20-￠26
600	630				755	705	20-￠26	780	725	20-￠30
700	720				860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920				1075	1020	24-￠30	1115	1015	28-￠33
1000	1020				1175	1120	28-￠30	1230	1160	28-￠36
1200	1220				1405	1340	32-￠33	1455	1380	32-￠40
1400	1420				1630	1560	36-￠36	1675	1590	36-￠42
1500	1520				1730	1660	36-￠36	-	-	-
1600	1620				1830	1760	40-￠36	1915	1820	40-￠48
1800	1820				2045	1970	44-￠40	2115	2020	44-￠48
2000	2020				2265	2180	48-￠42	2325	2230	48-￠48
2200	2220				2475	2390	52-￠42	2550	2440	52-￠56
2400	2420				2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	600	240	150	2905	2810	60-￠48	2960	2850	60-￠56
