SS3套管式承盤伸縮器
信息來源: 時間:2011-8-13 11:49:01 標簽:伸縮器
|   |
型號:SS3










材質:灰鑄鐵、球墨鑄鐵
優點:可以與球墨鑄鐵管道無焊縫、無法蘭連接
密封材料:NBR

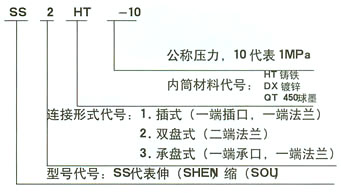

套管式伸縮器型號意義說明:
說明:套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便,以及對長距離管道因溫差引起的伸縮問題,起到了良好的填補作用,代替了U型管。套管式伸縮器產品可用于給排水工程方面,用于熱力工程方面的,一般溫度按250℃,壓力按1.6MPa出廠。同時也可根據用戶的需求而生產特殊參數系列的產品,以滿足于煤氣、石油、化工、水電等領域,其連接形式有:雙盤式、插盤式、承盤式;法蘭連接尺寸按現行國家標準,可按用戶要求加防拉脫限位螺栓。
套管式伸縮器安裝注意事項:
1.安裝應在最大與最小長度之間,可根椐實際情況進行調整。
2.安裝時,松開填料壓盤各螺栓,調整好安裝長度,并將兩端與管子(或閥門、水表)按設計要求安裝好,再檢查填料是否放好,最后壓上填料壓盤,用對角法擰緊螺栓切勿壓偏,使其起到止漏作用。
3.伸縮器安裝在止回閥后。
4.伸縮器兩端必須設置支墩,它本身不承受軸向拉力,必要時可加防拉脫。


| 型號 | 公稱通徑 DN | 最大長度 Lmax | 最小長度 Lmin | 安裝長度 L |
| -0.6 SS3-1.0 -1.6 | 80 | 350 | 290 | 320 |
| 100 | 380 | 300 | 340 | |
| 150 | 380 | 300 | 340 | |
| 200 | 380 | 300 | 340 | |
| 250 | 380 | 300 | 340 | |
| 300 | 430 | 330 | 380 | |
| 350 | 430 | 330 | 380 | |
| 400 | 430 | 330 | 380 | |
| 450 | 430 | 330 | 380 | |
| 500 | 430 | 370 | 430 | |
| 600 | 490 | 370 | 430 | |
| 700 | 510 | 390 | 450 | |
| 800 | 515 | 395 | 455 | |
| 900 | 600 | 460 | 530 | |
| 1000 | 605 | 465 | 535 |
